Basée sur les technologies RFID UHF passives (sans batterie), l’antenne v2 a spécialement été conçue pour se connecter en toute simplicité au lecteur évolutif SPECTRE, avec la possibilité de connecter jusqu’à 4 antennes.
Ses hautes performances et son champ de lecture par polarisation circulaire lui permettent de répondre aux exigences d’une identification longue distance pour des applications d’identification de véhicules ou de conducteurs : contrôle d’accès véhicules statiques ou en mouvement, systèmes automatisés d’autorisation de véhicules (gestion de parkings), gestion de flottes, etc.

bandeau logo Trophees STid 2017 V2

Logo Spectre





Le pouvoir de sécuriser et fluidifier vos accès parkings

ÉVOLUTIF | FLUIDE | SÉCURISÉ | AGILE | FURTIF | INSTINCTIF

  • Lecteur Spectre - Face
  • Lecteur Spectre - Profil
  • Lecteur Spectre - Côté

Fluidifiez vos accès véhicules
en toute simplicité



Connectée au lecteur (SLA) ou au module (SMA) multi-antennes SPECTRE, l’antenne UHF v2 offre le meilleur rapport performances / prix du marché.

Développée sur la norme EPC1 Gen2, le standard international ISO18000-63 et les technologies passives UHF, elle offre des distances de lecture inégalées, jusqu’à 13 m* et une fiabilité optimale. Ses performances exceptionnelles, aussi bien en termes de distance que de vitesse de lecture, associées à son mode d’émission par polarisation circulaire garantissent un grand confort de lecture pour une plus grande fluidité de l’accès des véhicules.

      Voir la vidéo

exergue

L’évolutivité pour une installation simplifiée

1 à 4 antenne(s) peuvent être connectées au lecteur SPECTRE pour répondre à tous les enjeux de sécurité et à toutes les configurations. Conçu pour être entièrement évolutif et modulaire, il permet de gérer jusqu’à 4 voies d’accès pour une flotte de véhicules mixtes (légers, lourds et deux roues), qu’il s’agisse de voies larges ou du contrôle d’accès distinct pour 4 voies de circulation.

Installation lecteur Spectre 2 antennes

Bénéfices

  • Modularité du lecteur

  • Câble souple et connectable
    en série jusqu’à 12 m

  • Réduction des frais de voiries

  • Gains d’espace

Exemples d'applications

  • Identification 1 voie d’un parc hétérogène de véhicules : automobile, camion, moto…

    Identification véhicules sur parc - Spectre
  • Identification des véhicules sur 2 voies

    Identification véhicules sur 2 voies - Spectre
  • Identification simultanée de véhicules sur 4 voies

    Identification véhicules sur 4 voies - Spectre

Picto installation

Facilité d'intégration et de montage

Le design ultra compact et la légèreté de l'antenne assurent une parfaite intégration dans tout type d’environnement. Son système de fixation murale ou sur mât QuickSet, compatible avec la norme VESA 75 x 75, permet une installation optimale quelle que soit la configuration du site.



Picto intelligence

Meilleure interface utilisateur

Chaque antenne UHF v2 dispose d'une LED haute intensité 7 couleurs, visible de jour comme de nuit, pour assurer un retour visuel à l'utilisateur lorsque l'identifiant est détecté.

À l’épreuve du temps

La structure renforcée anti-vandale IK10 a été optimisée pour résister aux coups et aux actes de malveillance. Cette antenne UHF certifiée IP66 a spécialement été conçue pour une utilisation en extérieur et dans des environnements les plus contraignants : vibrations, poussières, fortes pluies, air marin, etc.

Résistance lecteur Spectre

Aussi unique que votre imagination

 Grâce aux nombreuses possibilités de personnalisation, STid vous donne l’opportunité de personnaliser votre propre antenne afin de l’adapter aux couleurs de votre société et de l’intégrer à son environnement d’installation.

Découvrez nos tags compatibles

Les tags UHF proposés par STid sont 100% passifs (sans pile) pour une durée de vie virtuellement illimitée et des performances constantes. Pour plus de confort et de sécurité, nous offrons une gamme complète d’options : support de fixation pare-brise pour TeleTag®, sérigraphie, impression du n° de série, étiquette destructible à l’arrachement…

TeleTag STid

TeleTag®

Tag pare-brise

En savoir plus

Etiquette pare-brise STid

ETA

Étiquette pare-brise

En savoir plus

Badge UHF STid

Badges

UHF / Multi-technologies

En savoir plus

Nos gammes de lecteurs compatibles

L’antenne UHF v2 peut être utilisée en association avec les lecteurs et modules OEM SPECTRE.

Lecteur SLA

Lecteur SLA

En savoir plus



Module SMA

Module SMA

En savoir plus

Fiche technique

  • Fréquence
    Fréquence : UHF
  • Normes
    Normes : ISO18000-63 / EPC1 Gen 2 - 2 versions : bande basse 865 - 868 MHz / bande haute 902 - 928 MHz / Certifications : CE, ETSI, FCC Part 15, UL
  • Distance de lecture
    Distance de lecture : Jusqu’à 14 m* avec l’étiquette ETA v2 et le tag passif TeleTag® / Jusqu’à 20 m avec le tag métal Exo 2000 selon le type de véhicule et les conditions d’installation
  • Matériaux
    Matériaux : Antenne : ABS et polycarbonate (ABS-PC)
  • Couleur
    Couleur : Noir / Blanc (en option)
  • Dimensions (h x l x p)
    Dimensions (h x l x p) : 348,7 x 279,2 x 45,1 mm (tolérance générale suivant standard ISO NFT 58-000)
  • Température de fonctionnement
    Température de fonctionnement : - 25°C à + 60°C
  • Protection
    Protection : Structure renforcée anti-vandale certifiée IK10
  • Résistance
    Résistance : Certifié IP66 - Résistant aux intempéries, à l’eau et aux poussières / Humidité : 5 - 95%

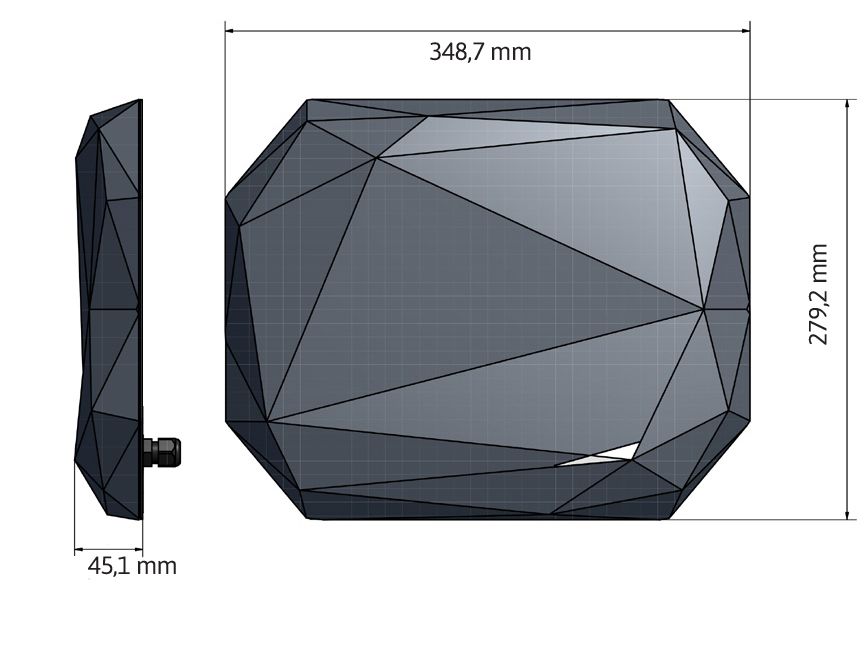

Schéma technique lecteur Spectre 2 antennes

         Logos CE, FCC et UL

Mesures en Azimut

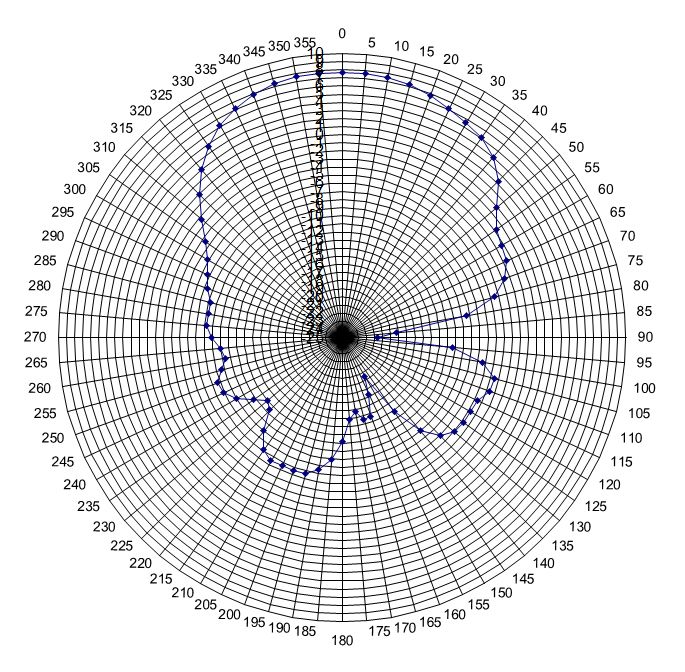

Visuel Polariation horizontale - 867MHz

Polarisation horizontale F = 867 MHz

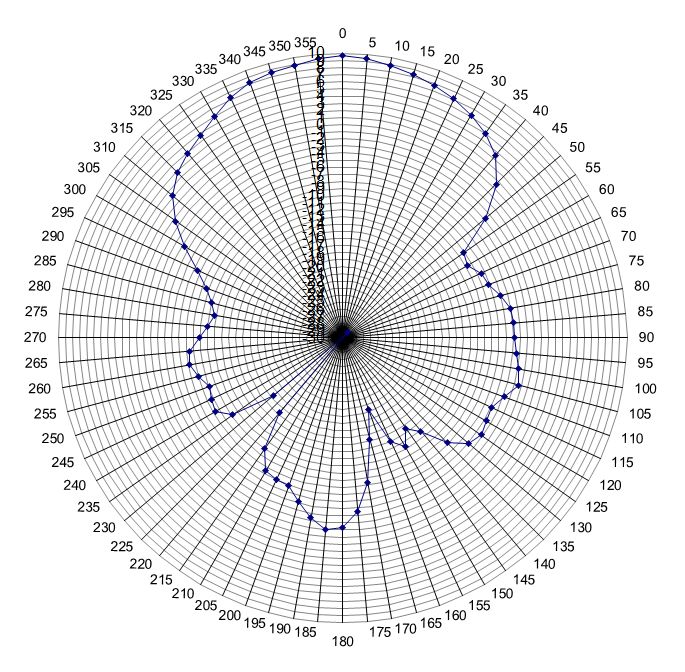

Visuel Polariation horizontale - 915MHz

Polarisation horizontale F = 915 MHz

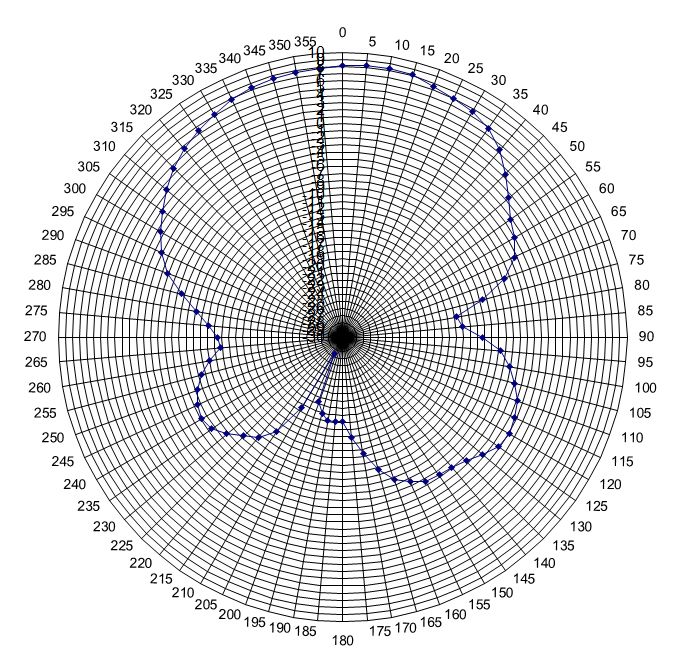

Visuel Polariation verticale - 867MHz

Polarisation verticale F = 867 MHz

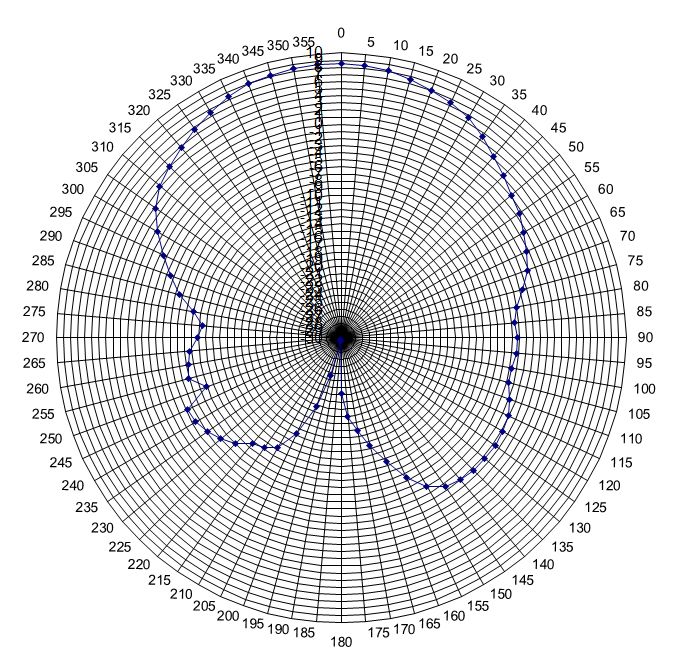

Visuel Polariation verticale - 915MHz

Polarisation verticale F = 915 MHz


Mode d'émission :
 Polarisation circulaire

Gain : 8,30 dBi (865 - 868 MHz) / 9,68 dBi (902 - 928 MHz)

Ratio axial : 0,66 (865 - 868 MHz) / 1,16 (902 - 928 MHz)

Angle d'ouverture (-3 dB) : 70° (865 - 868 MHz) / 60° (902 - 928 MHz)

Impédance : 50 ohms

Connectique : TNC RP mâle

*Attention : informations sur les distances de communication : mesurées au centre de l’antenne, dépendant du positionnement du véhicule, de la configuration de l’antenne, de l’environnement d’installation du lecteur, de la température, de la tension d’alimentation. Des perturbations externes peuvent provoquer la diminution des distances de lecture. Les performances de lecture dépendent du positionnement du tag et du type de pare-brise. Les pare-brises athermiques peuvent altérer les performances de lecture. Il est impératif de placer le tag dans les zones d’épargne.

Références



Version 865 à 868 MHz :

ANT-SPECTRE-A

Version 902 à 928 MHz :

ANT-SPECTRE-B
